スタンピング金型の精度は工業用金属成形の品質をどのように左右しますか?

スタンピング金型は、自動車、航空宇宙、家電、エレクトロニクス、ハードウェア、構造コンポーネントの製造全体で使用される中核的な生産ツールです。これは、金属スタンピングプロセスの寸法精度、表面定義、および再現性を左右します。大量生産が一貫性とプロセスの安定性に依存する現代の産業エコシステムでは、スタンピング金型が生産の拡張性と品質保証を構築する基盤となります。

この記事の目的は、スタンピング金型の精度が成形品質、生産ライフサイクル、製造パフォーマンスにどのように直接影響するかを調査することです。このコンテンツは、技術仕様の分析、構造の内訳、プロセス指向の評価を通じて、スタンピングツールの性能の背後にある決定的なメカニズムを理解しようとしている調達専門家、工業エンジニア、および世界中のバイヤーに包括的な参考資料を提供します。この議論は、材料の選択、機械的構成、プロセスの精度、日常的なアプリケーションの考慮事項、調達のための主要な評価チェックポイントをカバーする、深さと構造の明確さを確保するために 4 つの主要なノードに拡張されています。

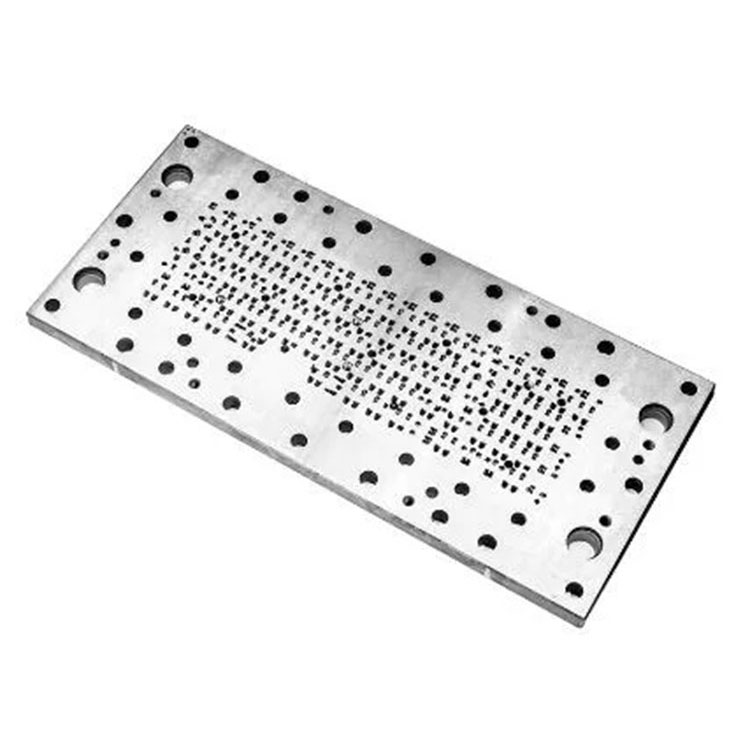

スタンピング金型は通常、ダイプレート、パンチ、ストリッパープレート、ガイドピラー、ブッシュ、スプリング、バッキングプレート、およびファスナーで構成されます。完全なアセンブリは、プレス力を金属シートの制御された変形に伝達できる調整された構造として機能します。精密機械加工、キャビティ形状制御、公差規定、およびタイプ固有の構成 (単一プロセス、プログレッシブ、トランスファー、コンパウンド) が、各スタンピング サイクルの安定性を決定します。

以下は、板金生産環境で一般的に使用される標準的な工業グレードのスタンピング金型構成を表す統合パラメーター参照表です。

これらのパラメータを定義したら、後続の各セクションで、スタンピング金型内の正確なエンジニアリングがどのようにして信頼性の高い工業生産物に変換されるかを検討します。

材料の構造と構造の完全性がスタンピング金型の性能に与える影響

スタンピング金型の性能は、材料、熱プロセス、ツールの内部構造といったエンジニアリングの基礎から始まります。ハイエンドの工業用金型には、耐摩耗性、圧縮強度、寸法安定性を備えた合金鋼が選択されています。熱処理により材料の硬度が調整され、何百万回もの繰り返しのスタンピング衝撃に変形することなく耐えられます。適切に焼き戻されたパンチングコンポーネントはエッジの鋭さをより長く維持し、メタルフロー挙動を改善し、マイクロチッピングを防ぎます。

熱処理の品質は金型の長期寿命に直接影響します。キャビティ、パンチ、加工面全体にわたる均一な硬度分布により、早期疲労の原因となる応力集中を防ぎます。研削、ワイヤーカット、高精度 CNC フライス加工により表面形状を改良し、安定した摩擦挙動をサポートします。インサート、プレート、バッキング構造を正確に固定することで、プレス ラムが下向きの力を加えたときに荷重の均一性が確立されます。

ガイド ピラー システムは、型閉じの方向精度を決定します。高精度のブッシングにより、垂直方向の動きが制御され、バリ、工具の摩耗の加速、またはスクラップの原因となるダイの位置ずれを防ぎます。スプリングと窒素シリンダーが剥離力を調整し、突き出された部品の形状の一貫性を維持します。補強プレートは衝撃エネルギーをモールドベース全体に分散させ、連続高速生産時の構造寿命をサポートします。

公差が依然として厳しい業界では、ダイのクリアランスやパンチの位置合わせにわずかなずれがあると、数千サイクルにわたる不安定性が生じる可能性があります。その結果、適切な構造設計により、安定した寸法出力、メンテナンスの軽減、および一貫したスタンピング性能が保証されます。

スタンピング精度がコンポーネントの形状、再現性、プロセスの安定性にどのように影響するか

寸法精度は、スタンピング金型の能力を決定する要素です。性能は、連続生産サイクル中に金型がキャビティの形状、パンチの位置合わせ、およびダイのクリアランスをどの程度一貫して維持するかによって決まります。すべてのスタンピングプロセスで蓄積された摩耗パターンが生成されます。したがって、金型の設計では長期にわたる動作上のストレスを予測する必要があります。

公差規律は製品の適合性の中心です。重要なセクションにおけるわずか数ミクロンの変動により、成形動作が変化し、曲げ角度、穴の位置、フランジのプロファイル、平坦度に影響を与える可能性があります。高速運転中、工具鋼の表面は板金と摩擦接触するため、表面粗さと潤滑経路が安定性の重要な決定要因となります。

順送スタンピング金型では、この要件がさらに強化されます。複数のステーションが連続して配置されているため、各成形ステージは正確なストリップ供給と正確なステップ進行に依存します。 1 つのステーションが意図した形状から逸脱すると、最終製品に累積誤差が生じる可能性があります。トランスファー金型には同期した部品の動きが必要です。つまり、パンチの位置とリフト機構がスムーズな移動経路を維持する必要があります。

ダイのクリアランスは、せん断時の金属シートの破壊挙動に影響を与えます。クリアランスが過剰であるとバリや刃先品質の低下が発生し、クリアランスが不十分であるとパンチの摩耗が促進されます。クリアランスが適切に調整されている場合、最小限の工具負荷できれいなせん断加工が実現します。パンチのコーナー半径の設計は、金型や部品内の応力集中レベルにも影響します。

精度は、深絞りプロセス中の厚さ分布をさらに左右します。パンチとダイの間のバランスのとれた圧力により、しわ、裂け、または薄化が防止されます。滑らかな曲率を必要とする成形操作の場合、金型の表面仕上げと接触の一貫性が各出力コンポーネントの視覚的な品質を決定します。

世界的な製造サプライ チェーン全体で、スタンピング金型が変動なく大量注文に耐えられるかどうかは再現性によって決まります。したがって、高精度の金型エンジニアリングは、バッチ、生産ライン、工場の場所全体での一貫性が求められる業界にとって不可欠なものとなります。

エンジニアリング評価、メンテナンスの実践、生産計画が金型のライフサイクルに与える影響

スタンピング金型のライフサイクルは、その設計だけでなく管理慣行にも影響されます。試運転前の適切な評価、運用中の定期的なメンテナンス、摩耗コンポーネントの計画的な交換は、長期的な安定性に貢献します。

生産前の検証では、寸法チェックによりキャビティの精度、パンチの垂直性、ダイのクリアランス分布、ガイド システムの滑らかさが確認されます。プレート間の嵌合精度により、負荷時の均一な圧力分布が保証されます。エンジニアは試打スタンピングを実施して、バリの状態、成形遷移、部品のリリース動作、ストリップ供給の信頼性を評価します。異常が現れた場合は、作業面、アングルリリーフ、パンチエッジ、またはパイロット位置を微調整します。

運転サイクル中のメンテナンスには、注油、パンチエッジの検査、スプリングの交換間隔、および締結コンポーネントの締め付けが含まれます。摩耗の兆候を早期に特定することで、予期せぬ故障が減少します。ガイドピラーの位置合わせと滑らかさを監視することで、精度を損なう可能性のある角度のドリフトを防ぎます。今日の工場では、ストローク数、交換サイクル、欠陥傾向を追跡するために生産ログが使用されることがよくあります。

パンチ、インサート、ストリッパーなどの摩耗コンポーネントは、計算された交換スケジュールに従います。再研磨により、形状を維持しながら耐用年数が延長されます。再研磨が不十分になった場合は、新しいインサートを使用すると精度が回復します。窒化やPVDコーティングなどの表面処理により摩擦を低減し、耐摩耗性を強化し、高速または高負荷条件下でのスタンピング安定性を向上させます。

生産計画は金型の効率も左右します。適切な構造 (単一プロセス、プログレッシブ、転送、または複合) を選択することにより、出力速度が注文量および部品の複雑さに適合するかどうかが決まります。金型の能力をプレス機に合わせることで、バランスのとれた力の分散が保証され、過負荷が回避されます。

適切に管理された金型は、長い稼働寿命、低いスクラップ率、および数千または数百万のストロークにわたる安定した適合性を実現します。調達部門にとって、ライフサイクル管理を理解することは、サプライヤーの能力を評価し、長期的な運用コスト効率を予測するための基盤となります。

製造チームが産業用スタンピング金型を選択、評価、トラブルシューティングする方法

製造チームは、金型の仕様を生産目標に合わせるための選択基準に依存しています。スタンピング金型の評価には、板金の特性、コンポーネントの形状、公差、プレス機の適合性の分析が必要です。各部品の成形要件によって、順送金型、トランスファー金型、または単一プロセス金型のいずれが適切かが決まります。

金型タイプの適合が不十分であると、生産性が低下します。たとえば、複数のステージを必要とする複雑性の高いコンポーネントは漸進的な構造の恩恵を受けますが、大きな構造部品ではトランスファー構成が必要になる場合があります。単純な穴やカットでは、コスト効率を高めるために単一のプロセス ステーションを使用する場合があります。エンジニアは、金属の厚さ、引張強度、曲げ特性を評価して、適切なクリアランスとパンチ強度を決定する必要があります。

生産中のトラブルシューティングには、バリの問題、部品の変形、材料のスプリングバックの偏差、または送りのミスアライメントの診断が含まれます。バリは通常、不適切なクリアランスまたはパンチの摩耗を示します。変形は、不均衡な圧力分布や不正確な金型表面によって生じることがよくあります。スプリングバックには、成形ジオメトリ、遷移、または曲げ角度を調整する必要があります。供給の問題は、ストリップ ガイドの位置ずれ、パイロットの不正確さ、または材料コイルの特性の不一致によって発生します。

エンジニアは各金型の文書を管理し、変更、改修間隔、稼働統計を記録します。詳細なログはトレーサビリティをサポートし、長期的な最適化を可能にします。生産を拡大する場合、チームは金型の互換性を評価して、異なる工場間で確実に出力を複製します。ガイドピラー、スプリング、ボルトなどの部品を標準化することで、部品交換時の予見性を高めます。

内部監査では、硬度の均一性、構造的な固定の安定性、キャビティの形状の一貫性、およびストリップの移動経路を検査します。これらの実践により、連続的な高速操作下でもスタンピング金型の安定性が確保されます。

以下は、スタンピング金型の選択と適用においてよく参照される 2 つの質問です。

Q1: さまざまな金属シートのダイクリアランスはどのように選択されますか?
A1: ダイクリアランスは板厚、引張強さ、成形特性によって異なります。より硬い材料では、パンチの疲労を防ぐためにわずかに大きなクリアランスが必要ですが、より柔らかい金属では、よりきれいにせん断するためにより狭いギャップが使用される場合があります。エンジニアは通常、観察されたバリレベル、パンチの摩耗の進行、エッジの変形傾向に基づいて調整しながら、板厚の 3 ～ 12% の範囲のクリアランスの割合を参照します。

Q2: プログレッシブ金型の精度が最終部品チェックに影響するのはなぜですか?
A2: 順送金型は正確なステップフィードに依存しており、各ステーションが後続の成形段階に影響を与えます。 1 つのステーションでもプロファイルがずれると、ストリップ全体に送りの位置ずれや形状誤差が蓄積されます。これにより、位置の不正確さ、寸法のずれ、または不完全な成形が発生します。すべてのステーションにわたる継続的な精度により、各ステージが次のステージを補完し、一貫した部品を大量に生産します。

したがって、スタンピング金型の選択とトラブルシューティングには、詳細な技術的理解、構造認識、および入念なプロセス観察が必要です。

結論と連絡セクション

工業用スタンピングは、精度、耐久性、動作の安定性を考慮して設計された金型に依存しています。材料の選択や構造の完全性から、寸法精度、ライフサイクル管理、プロセスのトラブルシューティングに至るまで、金型エンジニアリングのあらゆる要素が一貫した成形結果に貢献します。長期にわたる生産工程にわたって信頼性を求めるメーカーは、継続的な圧力下で形状を維持する金型に依存しています。調達チームは、よく設計された金型と不安定な金型を区別する評価基準を理解することで恩恵を受けます。
